武漢開關電源怎么保護電路

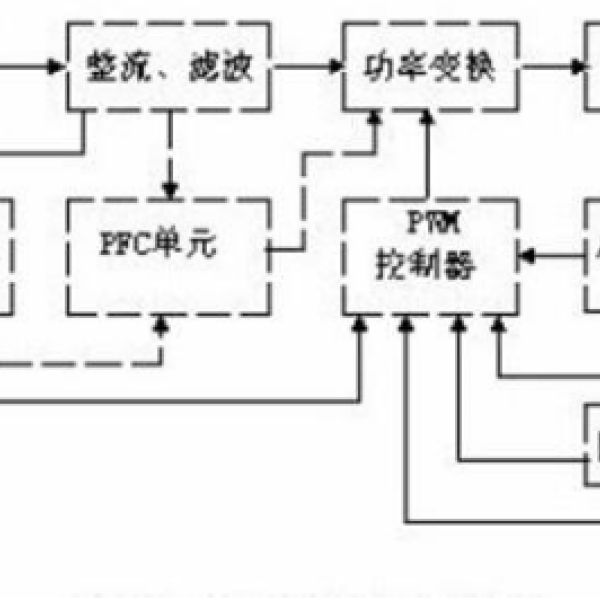

武漢開關電源的發展，帶動了相關行業經濟的發展，我們會在做電源產品的研發時，也總結了一些武漢led開關電源的常見的保護電路。
通常一個比較不錯的電源產品了除了應該擁有高效穩定和可靠性外，對于電路的各種保護措施也是必定要去用心的設計制作，以免武漢led開關電源產品在復雜環境下能很好的對開關電源電路和負載來進行很好的保護，所以本文小編帶大家一起來了解led電源比較常見的集中保護電路。
在直流武漢LED開關電源電路中，為能保護調整管在電路短路、電流增大時不被燒毀。它的大概方法是，當輸出電流超過某一值時，調整管處于反向偏置狀態，從而截止，自動切斷電路電流。
過電流保護電路由三極管BG2和分壓電阻R4、R5組成。電路正常工作時，通過R4與R5的壓作用，使得BG2的基極電位比發射極電位高，發射結承受反向電壓。于是BG2處于截止?fàn)顟B(tài)(相當于開路)，對穩壓電路沒有影響。
當電路短路時，輸出電壓為零，BG2的發射極相當于接地，則BG2處于飽和導通狀態(相當于短路)，進而使調整管BG1基極和發射極近于短路，而處于截止?fàn)顟B(tài)，切斷電路電流，最終達到保護的結果。
直流武漢LED開關電源中開關穩壓器的過電壓保護包括輸入過電壓保護和輸出過電壓保護。加入開關穩壓器所使用的未穩壓直流電源(諸如蓄電池和整流器)的電壓如果過高,會導致開關穩壓器不能正常運行,甚至損壞到內部元器件,所以LED開關電源中是很有必要使用輸入過電壓保護電路。當輸入直流電源的電壓高于穩壓二極管的擊穿電壓值時，穩壓管擊穿，有電流流過電阻R，使晶體管T導通，繼電器動作，常閉接點斷開，切斷輸入。輸入電源的極性保護電路可以跟輸入過電壓保護結合在一起，構成極性保護鑒別與過電壓保護電路。
開關穩壓電源的電路相對要復雜，開關穩壓器的輸入端通常接有小電感、大電容的輸入濾波器。在開機瞬間，濾波電容器會流過很大的浪涌電流，這個浪涌電流可以為正常輸入電流的數倍。如此大的浪涌電流會使普通電源開關的觸點或繼電器的觸點熔化，并使輸入保險絲熔斷。
另外，浪涌電流也會損害電容器，使之壽命縮短，過早損壞。為此,開機時應該接入一個限流電阻，通過這個限流電阻來對電容器充電。為了不讓該限流電阻消耗過多的功率，以致影響到開關穩壓器的正常運行，必須在開機暫態過程結束后，用一個繼電器自動短接它，使直流電源直接對開關穩壓器供電，這種電路稱之謂直流LED開關電源的“軟啟動”電路。
在電源接通瞬間，輸入電壓經整流橋(D1～D4)和限流電阻R1對電容器C充電，限制浪涌電流。當電容器C充電到約80%額定電壓時，逆變器正常工作。經主變壓器輔助繞組產生晶閘管的觸發信號，使晶閘管導通并短路限流電阻R1，武漢LED開關電源處于正常工作狀態。
直流武漢LED開關電源中開關穩壓器的高集成化和輕量小體積，使其單位體積內的功率密度大大提高，所以加入電源裝置內部的元器件對其工作環境溫度的要求沒有相應提高，一定會使電路性能變壞，元器件過早失效。因此在大功率直流LED開關電源中應該設過熱保護電路。
